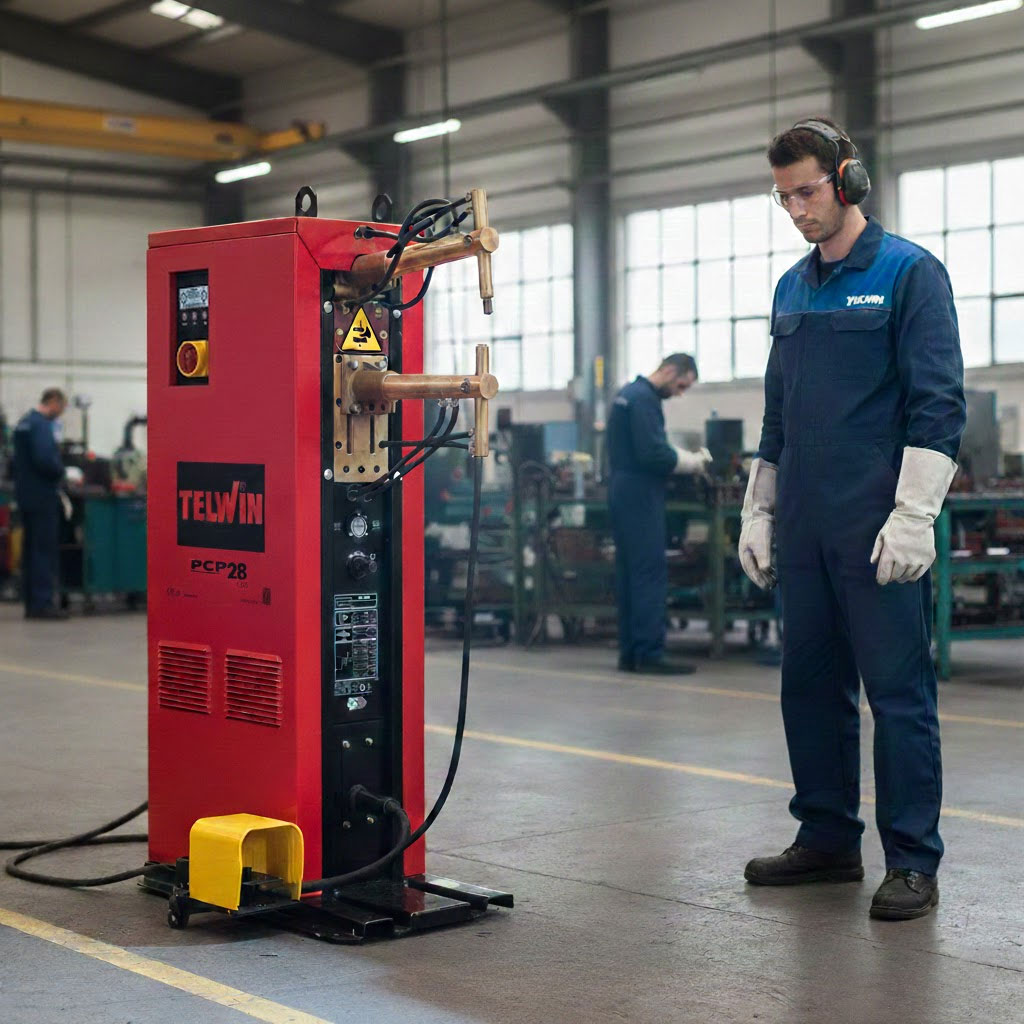

Telwin PCP 28 LCD – Pneumatische Säulen-Punktschweißmaschine mit digitaler Mikroprozessorsteuerung
Art.Nr.: 824053+802043+802954
Hersteller: Telwin Punktschweißgeräte
EUR 7.165,05
inkl. 19 % USt
Präzision in Serie: Die Telwin PCP 28 LCD für höchste Schweißansprüche
Die Telwin PCP 28 LCD ist eine stationäre Säulen-Widerstandsschweißmaschine mit Schwenkarm, die speziell für den intensiven Einsatz in der Blechverarbeitung und Industrie entwickelt wurde. Dank des pneumatischen Antriebs der stationären, feststehenden Punktschweißanlage und der hochmodernen digitalen Steuerung liefert sie reproduzierbare Schweißpunkte auf Stahl, rostfreiem Stahl (Edelstahl) und verzinkten Blechen.
Intelligente Steuerung für maximale Flexibilität:Das Herzstück der PCP 28 ist das digitale LCD-Multifunktionsbedienfeld. Hier können Sie zwischen zwei optimierten Betriebsarten wählen:
EASY-Modus: Schnelle Einstellung von Schweißstrom und Schweißzeit für unkomplizierte Aufgaben.
EXPERT-Modus: Volle Kontrolle über alle Parameter (Vorhaltezeit, Rampenzeit, Schweißzeit, Pausenzeit und Impulszahl).
Speicherfunktion: Erstellen und speichern Sie bis zu 20 individuell gestaltbare Programme, um bei wiederkehrenden Werkstücken sofort startbereit zu sein.
Höchste Leistung und Materialstärke:Mit einem maximalen Punktstrom von 16.400A und einer maximalen Schweißleistung von 5 + 5 mm Blechstärke bewältigt dieses Kraftpaket auch massivere Konstruktionen mühelos. Der kontinuierliche Betrieb oder der Impulsmodus sorgen dabei stets für ein optimales Gefügebild – auch bei anspruchsvollen Materialkombinationen.
Ergonomie und Prozesssicherheit:
Pneumatische Präzision: Das Schließen der Arme erfolgt per Fußpedal, wobei Geschwindigkeit und Druck (bis 220 daN) exakt eingestellt werden können.
Sanftes Aufsetzen: Ein einstellbarer Luftstrom verlangsamt das Schließen der Arme, um das Werkstück zu schonen.
Thermischer Schutz: Die integrierte Anzeige warnt sofort bei Überlastung.
Ihre Vorteile auf einen Blick:
Kraftvoll: 16.400 A Spitzenstrom für Industrieanwendungen.
Vielseitig: Ideal für Stahl, Edelstahl und verzinkte Materialien.
Wassergekühlt: Elektroden und Arme sind für eine hohe Einschaltdauer wassergekühlt (Anschluss an Kühleinheit erforderlich).
Robust: 148 kg Eigengewicht garantieren absolute Standfestigkeit während des Schweißprozesses.
Einsatzbereiche:
Industrielle Serienfertigung: Ideal für kleine bis mittlere Serien in der Blechbearbeitung.
Schaltschrank- und Gehäusebau: Perfekt für das präzise Heften und Verschweißen von Metallgehäusen.
Lüftungstechnik: Einsatz bei der Herstellung von Kanälen und Formteilen.
Materialien: Hervorragend geeignet für Stahlbleche, verzinkte Bleche und Edelstahl.
Besondere Vorteile:
Konstante Qualität: Die digitale Steuerung misst den Schweißstrom und kontrolliert ihn innerhalb festgesetzter Grenzwerte, um Fehlverschweißungen zu vermeiden.
Wartungsarm: Der pneumatische Zylinder arbeitet schmierungsfrei, wodurch kein Ölnebel in der Werkstatt entsteht.
Sicherheit: Ausgestattet mit einem thermischen Schutz und Endlagendämpfung des Zylinders für einen ruhigen, sicheren Betrieb.
Der kontinuierliche und pulsierte Betrieb sorgt für beste Schweißungen bei unterschiedlichsten Stahlarten.
- Regelung des Punktschweißstroms ( 20 bis 100 % )
- Regelung der Punktschweißdauer ( 1 bis 100 Perioden )
- Pneumatischer Betrieb mit Pressluft (Druckluft)
Eigenschaften:
- Punktschweißstromregelung (%), Punktschweißzeit (Zyklen), Schließ- und Geschwindigkeitskraft der Elektroden
- Auswahl verschiedener Parameter des Punktschweißzyklus
- (Vorhaltezeit, Rampenzeit, Schweißzeit, Pausenzeit und Impulszahl)
- Leicht abzulesendes LCD-Display
- Pneumatischer Antrieb
- Thermoschutz mit Anzeige
- Einstellung des Luftstroms zum verlangsamten Schließen der Arme
Lieferung erfolgt inkl. Wasserkühlung Aqua Anschlußkit und Armpaar XP1 Armpaarlänge 350 mm Elektrodenhalter L=216 mm + Elektrode L=45 mm.
4. Technische Daten
| Merkmal | Wert |
| Netzspannung | 400 V (Zweiphasig) |
| Max. Punktschweißstrom | 16.400 A |
| Schweißleistung (max.) | 5 + 5 mm Blechstärke |
| Max. Elektrodenkraft | 220 daN |
| Elektrodenausladung | 330 mm |
| Programme | 20 individuell speicherbar |
| Schutzgrad | IP20 |
| Gewicht | 148 kg |
