Hydraulischer Flanschausrichter 9,0 t (90 kN) – HFA9T Schwerlast-Ausrichtwerkzeug im Koffer

Maximale Ausrichtkraft für schwere Flanschverbindungen im Pipelinebau, Kraftwerksbereich und der Großindustrie

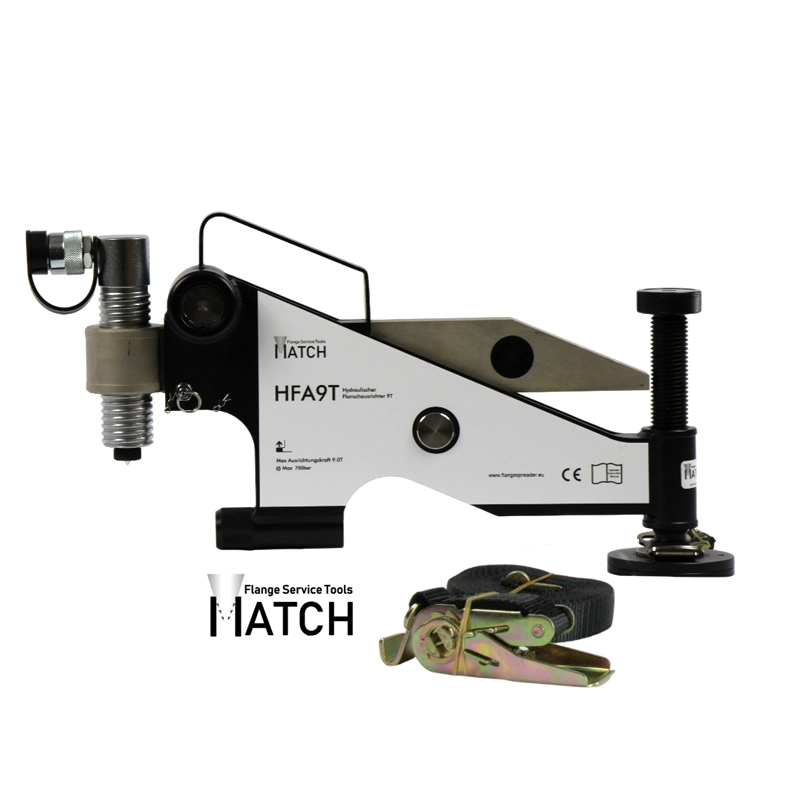

Hydraulischer Flanschausrichter HFA9T ist das kraftvollste Werkzeug für anspruchsvolle Ausricht- und Justierarbeiten an massiven Rohrleitungssystemen. Mit einer extremen Ausrichtkraft von 9,0 Tonnen (90 kN) bei einem Arbeitindruck von 700 bar beseitigt dieser Hydraulik-Ausrichter selbst stark verkantete Achs-, Höhen- und Rotationsversätze absolut präzise und schonend.

Der Antrieb erfolgt über eine externe Hydraulikpumpe, was schnelles, kraftschonendes Arbeiten auch unter extremen Bedingungen ermöglicht.

Die wichtigsten Vorteile auf einen Blick:

• Extreme Ausrichtkraft: Bis zu 9,0 Tonnen (90 kN) hydraulische Kraftentfaltung bei 700 bar Betriebsdruck.
• Für große Flanschweiten: Breiter Einsatzbereich bei Flanschflächenabständen von 105 mm bis 240 mm dank integrierter Flügelverlängerung.
• Für große Bolzenbohrungen: Geeignet für Bolzenloch-Durchmesser ab 35,5 mm (1,4″).
• Ergonomisch & Sicher: Inklusive Sicherheits-Ratschenriemen zur festen Verankerung am Rohrstrang während des Ausrichtvorgangs.

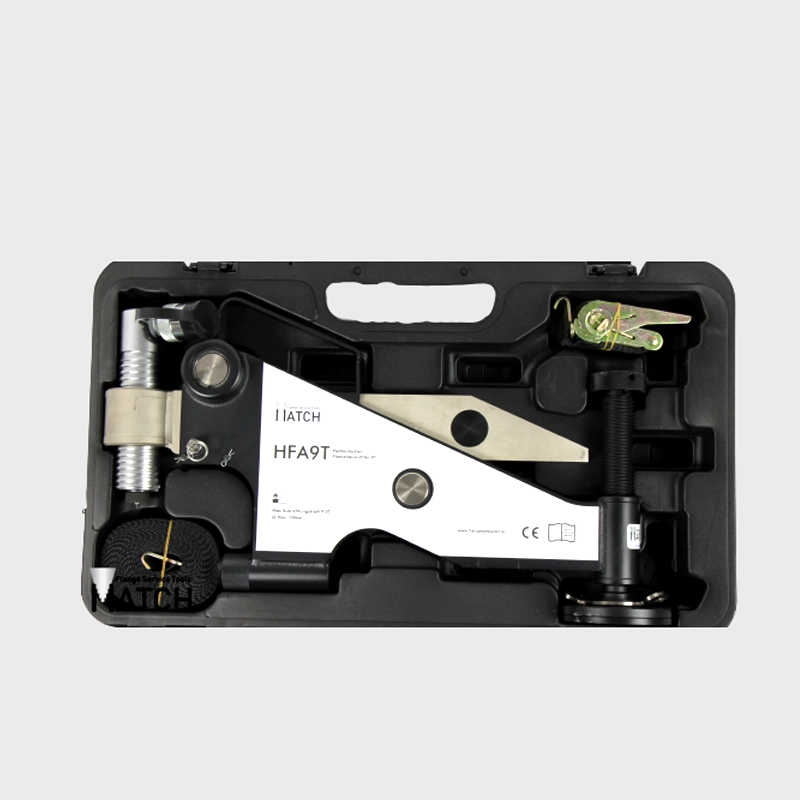

• Robustes Transport-Set: Geliefert im stabilen Koffer für sicheren Transport und rauen Baustelleneinsatz (Gesamtgewicht: 18,2 kg).

Hier gelangen Sie zu den technischen Daten.

Maximale Hydraulikkraft für schwere Flanschmontagen – Das HFA9T Schwerlast-Werkzeug

In der chemischen und petrochemischen Industrie, im Pipelinebau sowie im Kraftwerks- und Werftbau stehen Monteure regelmäßig vor massiven Flanschverbindungen, die durch Spannungen im Rohrleitungssystem stark verdreht oder versetzt sind. Der hydraulische Flanschausrichter HFA9T wurde speziell dafür entwickelt, solche Schwerlast-Flansche ohne den Einsatz von Vorschlaghammer, Keilen oder Brechstangen wieder exakt in Flucht zu bringen.

Durch das kontrollierte hydraulische Richten lassen sich Verbindungsbolzen stressfrei einstecken und empfindliche Flanschdichtungen beschädigungsfrei platzieren – das schützt das Material und verhindert kostspielige Leckagen und Stillstandszeiten.

Antrieb über externe 700-bar-Hydraulikpumpe.

Der HFA9T nutzt die Kraft externer Hydraulikaggregate. Bei einem Standard-Betriebsdruck von 700 bar entfaltet der Zylinder seine volle Ausrichtkraft von 90 kN. Dies ermöglicht ein schnelles, stufenloses und millimetergenau dosierbares Richten per Knopfdruck oder Handpumpe.

Wichtiger System-Hinweis: Im Lieferumfang des HFA9T ist keine Hydraulikpumpe und kein Hydraulikschlauch enthalten. Wir empfehlen für den optimalen Betrieb das abgestimmte Schlauch- und Pumpen-Kit HP350A (oder direkt das Komplettset HFA9THP-Kit).

Breites Anwendungsspektrum & Durchdachte Arbeitssicherheit

Das Werkzeug benötigt einen Mindestdurchmesser der Bolzenbohrung von 35,5 mm (1,4 Zoll). Mit der verstellbaren Flügelverlängerung werden Flanschflächenabstände von 105 mm bis 240 mm abgedeckt. Trotz seiner enormen Kraft wiegt das reine Werkzeug 14,5 kg und bleibt auf der Baustelle gut positionierbar. Der im Set enthaltene Sicherheits-Ratschenriemen garantiert während des gesamten Druckaufbaus einen rutschfesten Halt am Rohrstrang.

Technische Daten:

Modell / Artikelnummer: HFA9T

Werkzeugtyp: Hydraulischer Flanschausrichter (Schwerlast)

Antriebsart: Hydraulisch (über externe Pumpe)

Ausrichtkraft: 9,0 t / 90 kN (bei 700 bar Druck)

Max. Betriebsdruck: 700 bar

Mindestgröße Bolzenloch: 35,5 mm (1,4″)

Flanschflächenabstand / Flügelverlängerung: 105 mm – 240 mm

Gewicht Werkzeug (Netto): 14,5 kg

Gesamtgewicht inkl. Koffer (Brutto): 18,2 kg

Lieferumfang:

1 x Hydraulisches Flanschausrichtwerkzeug HFA9T

1 x Sicherheits-Ratschenriemen

1 x Robustes Transportkoffer-Set

1 x Ausführliche Bedienungsanleitung

(Hinweis: Externe Hydraulikpumpe und Hydraulikschlauch sind nicht im Lieferumfang enthalten).

Häufig gestellte Fragen:

Frage: Welche Hydraulikpumpe wird für den Betrieb des HFA9T benötigt?

Antwort: Für den Betrieb des HFA9T wird eine Standard-Hydraulikpumpe mit einem Betriebsdruck von 700 bar benötigt. Wir empfehlen das Schlauch- und Pumpen-Kit HP350A, das perfekt auf das HFA9T Werkzeug abgestimmt ist.

Frage: Für welche Flanschgrößen und Bolzenlöcher ist der HFA9T geeignet?

Antwort: Das Werkzeug benötigt eine Mindest-Bolzenbohrung von 35,5 mm (1,4″) und deckt dank seiner Flügelverlängerung Flanschabstände von 105 mm bis 240 mm ab.

Frage: Was unterscheidet den HFA9T von den mechanischen Modellen (MFA1T / MFA4T)?

Antwort: Während die MFA-Modelle rein mechanisch per Drehkurbel oder Drehmomentschlüssel betrieben werden und bis zu 4,0 t Ausrichtkraft bieten, arbeitet der HFA9T hydraulisch bei 700 bar und stellt mit 9,0 Tonnen (90 kN) mehr als die doppelte Ausrichtkraft für besonders große und schwere Flanschverbindungen bereit.
