Mechanischer Flanschausrichter 1,0 t (10 kN) – MFA1T für präzise Flanschmontage

Präzises Heben, Absenken und Neuausrichten versetzter Flansche im Rohrleitungs- und Anlagenbau.

Mechanischer Flanschausrichter MFA1T ist die kompakte und zuverlässige Lösung für Montage- und Wartungsarbeiten an Rohrleitungssystemen. Mit einer kraftvollen Ausrichtkraft von 1,0 Tonne (10 kN) korrigiert dieses Werkzeug Rotations- und Achsversätze von Flanschen schnell, sicher und ohne Beschädigung der Dichtflächen.

Dank des manuellen Antriebs per Drehkurbel ist ein mechanischer Flanschausrichter MFA1T völlig unabhängig von externen Energiequellen (wie Hydraulik oder Pneumatik) direkt einsatzbereit.

Die wichtigsten Vorteile auf einen Blick:

• Starke Ausrichtkraft: Bis zu 1,0 Tonne (10 kN) mechanische Kraftentfaltung.
• Kompakt & Leicht: Ein Eigengewicht von nur 2,1 kg sorgt für müheloses Handling auch bei Überkopf-Arbeiten oder auf engstem Raum.
• Universeller Einsatzbereich: Passend für Bolzenloch-Durchmesser ab 16 mm (0,62″) und Flanschflächenabstände von 14 mm bis 82 mm.
• Unabhängige Mechanik: Zuverlässiger Drehkurbel-Antrieb – ideal für Baustelleneinsätze ohne Strom- oder Hydraulikanschluss.
• Sicherer Halt: Inklusive Ratschenriemen zur optimalen Fixierung während des Ausrichtvorgangs.

Ausführliche Produktbeschreibung

Maximale Präzision bei der Flanschmontage – Das Werkzeug MFA1T

Falsch ausgerichtete oder verkantete Rohrleitungsflansche stellen Monteure im Rohrleitungsbau, in der Chemischen Industrie und im Kraftwerksbau regelmäßig vor Herausforderungen. Der mechanische Flanschausrichter MFA1T wurde speziell entwickelt, um Flanschverbindungen exakt und materialschonend in die korrekte Position zu bringen, damit Verbindungsbolzen stressfrei eingeführt und Dichtungen beschädigungsfrei platziert werden können.

Durchdachte Ergonomie & Starke Leistung

Mit seiner Ausrichtkraft von 10 kN drückt oder zieht das Werkzeug Flanschverbindungen mühelos waagerecht wie senkrecht in die gewünschte Achse. Durch den mechanischen Drehkurbel-Antrieb lässt sich die erforderliche Kraft fein dosieren. Das extrem geringe Eigengewicht von lediglich 2,1 kg entlastet den Anwender maßgeblich bei langwierigen Montageeinsätzen.

Vielseitige Anwendungsgrenzen

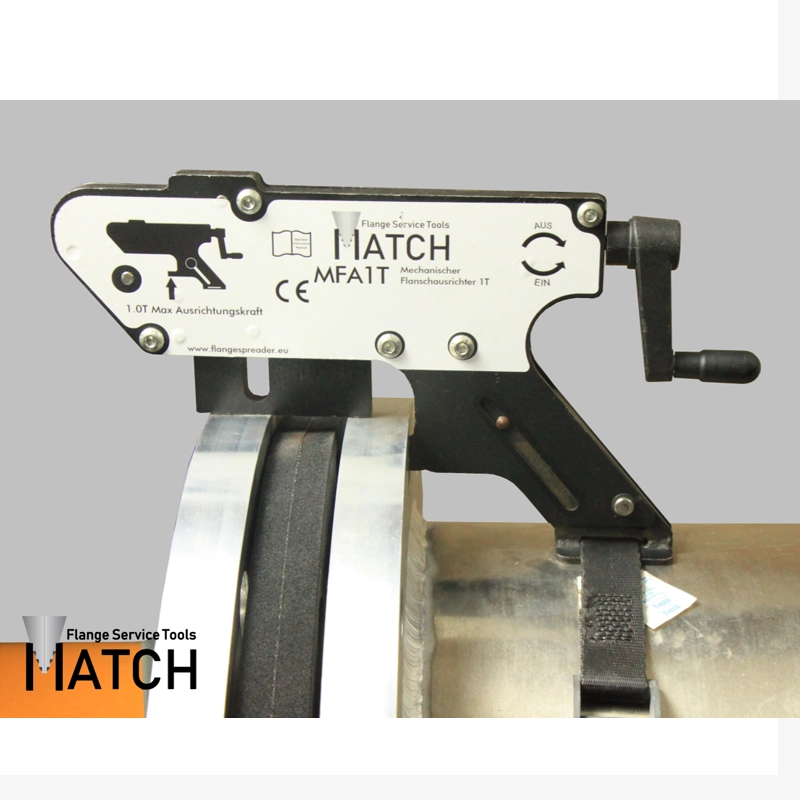

Das Flanschausrichtwerkzeug benötigt lediglich eine Mindest-Bolzenlochgröße von 16 mm. Mit einem nutzbaren Flanschflächenabstand von 14 mm bis 82 mm deckt das Werkzeug eine breite Palette gängiger Rohrleitungsgrößen ab. Der im Lieferumfang enthaltene Ratschenriemen sorgt für eine zusätzliche Sicherung am Rohrstrang und verhindert ein Verrutschen während des Druckaufbaus.

Technische Daten:

Modell / Artikelnummer: MFA1T

Werkzeugtyp: Mechanischer Flanschausrichter

Antriebsart: Mechanisch (über Drehkurbel)

Ausrichtkraft: 1,0 t / 10 kN

Mindestgröße Bolzenloch: 16 mm (0,62″)

Flanschflächenabstand (Einsatzbereich): 14 mm – 82 mm

Gewicht Werkzeug (Netto): 2,1 kg

Gesamtgewicht inkl. Verpackung (Brutto): 2,3 kg

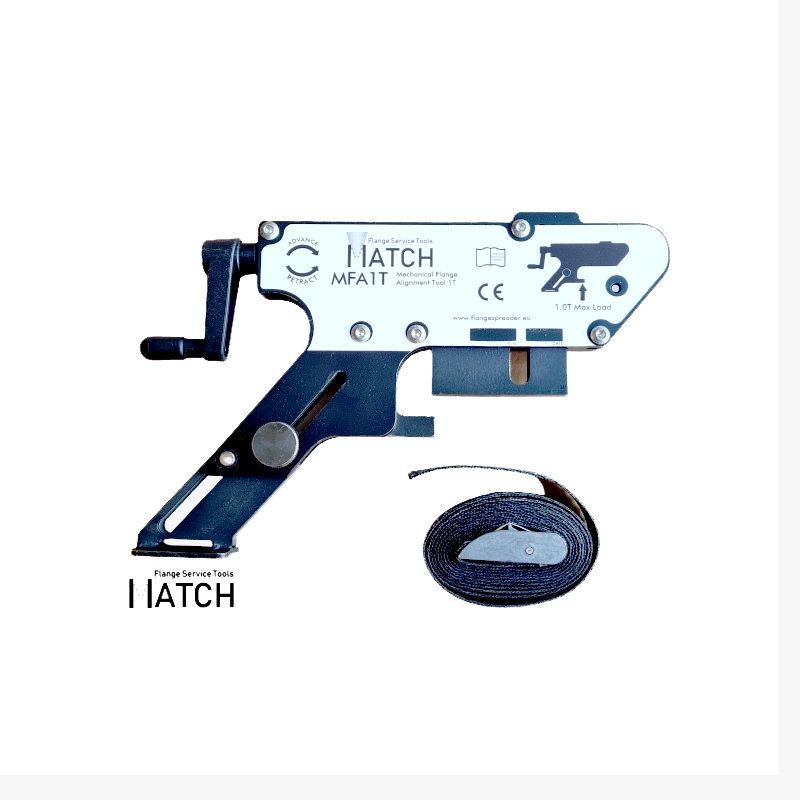

Lieferumfang:

1 x MFA1T Werkzeug

1 x Ratschenriemen

1 x Kartonverpackung

1 x Bedinungsanleitung

Häufig gestellte Fragen:

Frage: Benötige ich für den Betrieb des MFA1T eine Hydraulikpumpe?

Nein. Der MFA1T arbeitet komplett mechanisch über eine integrierte Drehkurbel. Das spart Gewicht, verringert den Wartungsaufwand und ermöglicht den flexiblen Einsatz an schwer zugänglichen Stellen.

Frage: Welche Mindestlochgröße muss der Flansch aufweisen?

Die Bohrungen der Flanschschrauben müssen einen Mindestdurchmesser von 16 mm (0,62 Zoll) aufweisen, damit der Ausrichtbolzen sicher fixiert werden kann.
