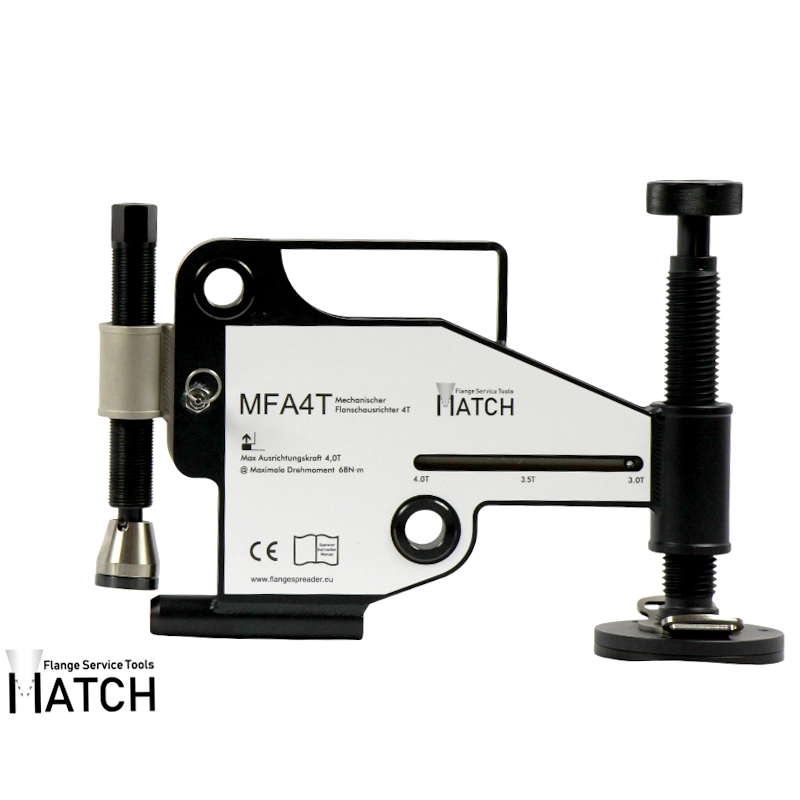

Mechanischer Flanschausrichter 4,0 t (40 kN) – MFA4T Komplett-Set im Transportkoffer

Kraftvolles Richten, Heben und Justieren schwerer Flanschverbindungen im Rohrleitungs-, Anlagen- und Schwerbau.

Mechanischer Flanschausrichter MFA4T ist das ideale Werkzeug für anspruchsvolle Ausrichtarbeiten an mittelgroßen bis schweren Rohrleitungssystemen. Mit einer beeindruckenden Ausrichtkraft von 4,0 Tonnen (40 kN) beseitigt dieses Werkzeug Achs-, Höhen- und Rotationsversätze absolut präzise und schonend für Flansche und Dichtungen.

Der Betrieb erfolgt rein mechanisch über den im Lieferumfang enthaltenen Drehmomentschlüssel – komplett unabhängig von externer Hydraulik, Strom- oder Druckluftversorgung.

Die wichtigsten Vorteile auf einen Blick:

• Hohe Ausrichtkraft: Bis zu 4,0 Tonnen (40 kN) mechanische Druck- und Zugkraft (ab 67,8 Nm Drehmoment).
• Inklusive Spezial-Werkzeug: Lieferumfang enthält bereits einen passgenauen Drehmomentschlüssel mit 22-mm-Buchse.
• Erweiterter Einsatzbereich: Geeignet für Bolzenloch-Durchmesser ab 25 mm (1,0″) und Flanschflächenabstände von 45 mm bis 158 mm.
• Robust & Portabel: Geliefert im stabilen Koffer für sicheren Transport und geschützte Lagerung auf der Baustelle (Gesamtgewicht: 12,6 kg).
• Maximale Arbeitssicherheit: Inklusive Sicherheits-Ratschenriemen zur zuverlässigen Fixierung während des Ausrichtvorgangs.

Maximale Effizienz bei schweren Flanschmontagen – Das MFA4T Flansch Ausrichtwerkzeug

Verkantete oder stark versetzte Flanschverbindungen in der chemischen Industrie, im Pipelinebau, auf Werften oder in Kraftwerken erfordern extrem hohe Kräftewirkungen. Der mechanische Flanschausrichter MFA4T wurde entwickelt, um auch massive Flansche ohne den Einsatz von Vorschlaghammer, Brechstange oder externen Hydraulikaggregaten exakt in Position zu bringen.

Durch das kontrollierte Richten lassen sich Verbindungsbolzen stressfrei einfügen und Dichtungen ohne Beschädigung montieren – das spart Zeit und verhindert teure Leckagen.

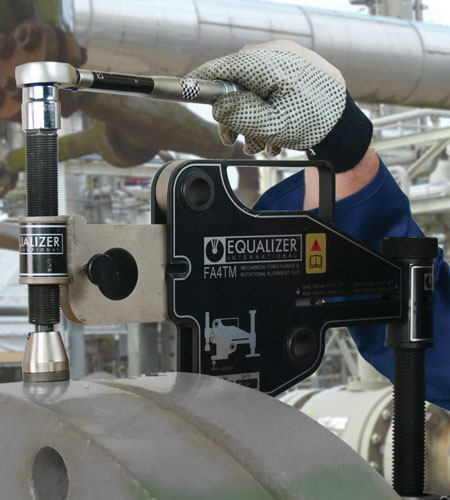

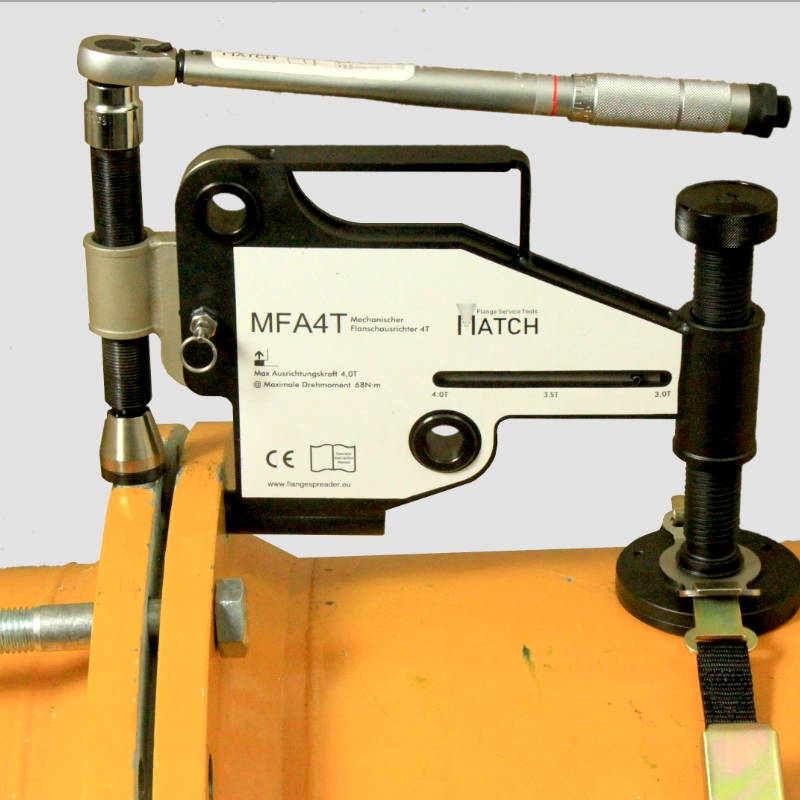

Exakt dosierbarer Antrieb per Drehmomentschlüssel

Im Gegensatz zu kleineren Ausrichtwerkzeugen wird der MFA4T über einen hochwertigen Drehmomentschlüssel angetrieben. Bereits ab einem Drehmoment von 67,8 Nm entfaltet das Werkzeug seine volle Ausrichtkraft von 40 kN. Das mechanische Spindelgetriebe erlaubt eine extrem feine Dosierung der Stellkraft, wodurch das Material geschont wird.

Breite Anwendungsbereiche & Sicheres Handling

Der MFA4T benötigt einen Mindestdurchmesser der Bolzenbohrung von 25 mm (1,0 Zoll). Dank der einstellbaren Flügelverlängerung deckt das Werkzeug Flanschabstände von 45 mm bis 158 mm ab. Mit einem Netto-Werkzeuggewicht von 8,6 kg bleibt der Flanschausrichter trotz seiner enormen Kraftentfaltung gut handhabbar. Der mitgelieferte Sicherheits-Ratschenriemen fixiert das Werkzeug fest am Rohrstrang und verhindert ein Abrutschen unter Last.

Technische Daten:

Modell / Artikelnummer: MFA4T

Werkzeugtyp: Mechanischer Flanschausrichter (Schwerlast)

Antriebsart: Mechanisch (über Drehmomentschlüssel)

Ausrichtkraft: 4,0 t / 40 kN

Erforderliches Drehmoment: ab 67,8 Nm

Mindestgröße Bolzenloch: 25 mm (1,0″)

Flanschflächenabstand / Flügelverlängerung: 45 mm – 158 mm

Gewicht Werkzeug (Netto): 8,6 kg

Gesamtgewicht inkl. Koffer (Brutto): 12,6 kg

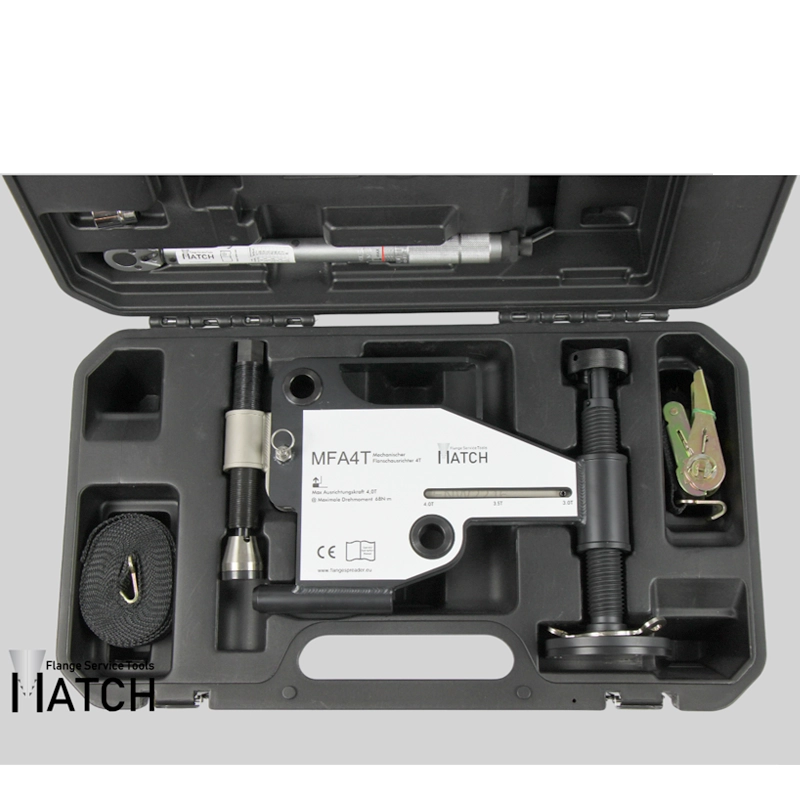

Lieferumfang:

1 x Mechanisches Flanschausrichtwerkzeug MFA4T

1 x Passender Drehmomentschlüssel mit 22 mm Buchse

1 x Sicherheits-Ratschenriemen

1 x Robustes Transportkoffer-Set

1 x Ausführliche Bedienungsanleitung

Häufig gestellte Fragen:

Frage: Welcher Steckschlüsseleinsatz wird für den Drehmomentschlüssel benötigt?

Ein passender Drehmomentschlüssel inklusive der benötigten 22-mm-Stecknuss (Buchse) gehört beim MFA4T bereits fest zum Lieferumfang.

Frage: Benötige ich für den Betrieb Hydrauliköl oder eine externe Pumpe?

Nein. Der MFA4T arbeitet zu 100 % mechanisch. Das bedeutet für Sie: keine Leckagegefahr von Hydrauliköl, keine schweren Schlauchpakete und sofortige Einsatzbereitschaft auf jeder Baustelle.

Frage: Wann wähle ich den MFA1T und wann den MFA4T?

Der MFA1T (1,0 t Kraft) ist extrem leicht (2,1 kg) und ideal für kleinere Rohrdurchmesser (Bolzenloch ab 16 mm). Der MFA4T bietet mit 4,0 t die vierfache Ausrichtkraft und eignet sich für größere Rohrleitungen mit Bolzenlöchern ab 25 mm und Abständen bis 158 mm.
